一、简介
二、画面设计
将需要用其表示过程的对象插入到画面，对该对象进行组态使之符合过程要求。
画面可以包含静态和动态元素。
静态元素（例如文本或图形对象）在运行时不改变它们的状态。
动态元素根据过程改变它们的状态。通过下列方式显示当前过程值：
（1）显示从 PLC 的存储器中输出；
（2）以字母数字、趋势视图和棒图的形式显示 HMI 设备存储器中输出的过程值；
HMI 设备上的输入域也认作是动态对象。
通过变量可以在控制器和 HMI 设备之间切换过程值和操作员输入值。
三、画面属性
画面布局由正在组态的 HMI 设备的特征确定。它对应于该设备用户界面的布局。如果设定的 HMI 设备有功能键，则此画面将显示这些功能键。诸如画面分辨率、字体和颜色等其它属性也由所选 HMI 的特征确定。
四、功能键
功能键是 HMI 设备上的一个键，可以为其分配 WinCC 中的一个或多个功能。当操作员在 HMI 设备上按下该键时，就会触发这些功能。
可以为功能键分配全局或局部功能：
全局功能键始终触发同样的操作，而与当前显示的画面无关。
局部功能键根据 HMI 设备上当前显示的画面触发不同的操作。这种分配只适用于那些已定义了功能键的画面。
五、浏览
可以组态画面导航，使操作员可以在运行系统中调用 HMI 设备上的某个画面。
六、设备相关的画面功能范围
HMI 设备的功能将决定 WinCC 中设备的显示以及编辑器的功能。
下列画面属性取决于所选 HMI 设备的功能：
（1）设备布局
（2）屏幕分辨率
（3）颜色数
（4）字体
（5）可用的对象
1.设备布局
画面中的设备布局组成所组态的 HMI 设备的图像。例如，画面的设备布局显示 HMI 设备上所有可用的功能键。
2.屏幕分辨率
屏幕分辨率由各种操作面板的不同显示尺寸确定。仅当组态“WinCC Runtime Advanced”或“WinCC Runtime Professional”HMI 设备时，才能更改屏幕的分辨率。
3.颜色数
可以将颜色分配给画面对象。可能的颜色数由所选 HMI 设备支持的颜色深度和特定颜色决定。
4.字体
在包含静态或动态文本的所有画面对象中，其文本的外观都是可以自定义的。在画面中高亮显示各文本。例如，选择字体、字体样式和大小，并设置诸如下划线等附加效果。

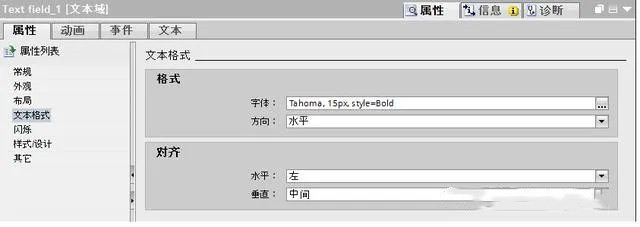

图1 字体修改
5.可用的对象
部分画面对象并不能为所有的 HMI 设备全局组态。这些画面对象不会显示在“工具”(Tools) 任务卡中。例如，对于 KTP 1000 触摸式面板部件，无法组态滚动条。
